Mastercam 软件主要软件模块介绍

 Mastercam常用模块种类：

设计： 支持全系列所有产品

铣削： Mill (2.5D)、 Mill 3D (3D)、四轴加工、五轴定面、五轴联动加工、浮雕。

车削： 2 轴车床、车铣复合(C 轴、 Y 轴)。

车铣复合：双主轴、双刀塔复合加工、 B 轴加工。

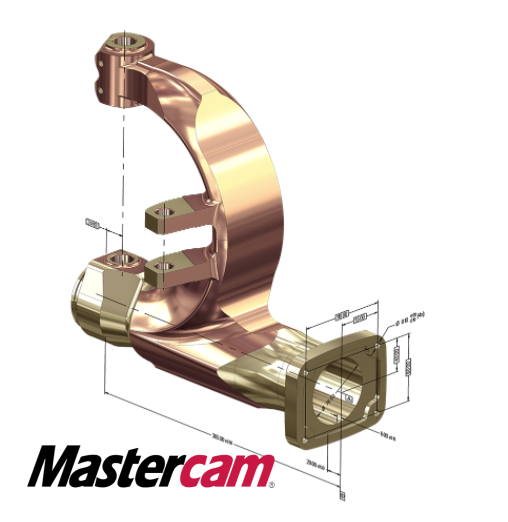

 Mastercam Design (设计模块)

01、2D 平面绘图(点、直线、圆弧、椭圆、曲线、螺旋线)。

02、3D 立体绘图(线架构、曲面、实体)，曲面绘图、修整、填补、实体绘图、工程图、布尔运算、外部图档直接修改。

03、2D、3D 尺寸标注、出图。

04、图档转换(DWG、IGES、STP、Parasolid、Solidworks、SolidEdge、Autocad Inventor 等)

Mastercam Mill (铣削模块)

01、钻孔、倒角、攻牙、镗孔、自设钻孔。

02、外型铣削、残料加工、倒角、文字铣削。

03、面铣、挖槽、素材模型。

04、2D 高速加工(动态加工技术)。

05、全圆路径、内外螺纹铣削。

06、2.5D 线架构路径。

07、单一曲面加工(3D 粗加工、精加工刀具路径)。

08、多曲面加工(挖槽粗加工、平行铣削加工)。

09、路径转换(多任务件、多坐标)。

10、路径修剪。

11、路径模拟。

12、实体切削验证。

13、预估加工时间。

14、自设刀具库。

15、RS-232 传输功能

Mastercam Mill 3D (铣削 3D 模块)

01、包含 Mill 全部功能

02、多曲面与实体粗加工(挖槽、残料、平行、放射、流线、等高、钻削…等)。

03、多曲面与实体精加工(平行、陡斜、等高、浅滩、环绕等距、放射、流线、投影、熔接、交 线清角、残料清角…等)

04、支持 T 型刀倒勾计算。

05、支持多任务背景运算之多曲面与实体高速加工(全功能支持残料计算)。

06、素材模型显示比对。

07、路径修剪。

08、路径仿真。

09、实体切削验证。

10、预估加工时间。

11、自设刀具库。

12、RS-232 传输功能。

Mastercam Multi Axis (多轴模块)

01、Mill 可以选购部分功能（五轴曲线和钻孔）

02、Mill 3D 可以选购五轴完整功能。

03、定面加工、曲线五轴、五轴钻孔、沿曲线、沿边、沿面、曲面五轴。

04、多轴粗加工、渐变、平行、侧铣、投影曲线、旋转四轴。

05、支持多轴整机模拟。

06、干涉检查、安全区域设置。

07、可另外选购叶片专家、通道专家等模块。

Mastercam Lathe (车削模块)

01、端面车削、粗车、精车。

02、径向车削、螺纹车削。

03、钻孔、攻牙、内孔车削、内孔插槽。

04、素材辨识。

05、同步显示车削素材。

06、实体图档自动产生车削外型。

07、路径模拟。

08、实体切削验证。

09、CY 轴端面加工、钻孔。

10、CY 轴断面加工、钻孔。

11、C 轴外形、钻孔。

Mastercam Wire (线切割模块)

01、2-4 轴上下异形加工：高效编写任何线切割加工程序。

02、包括带斜角和无斜角的二轴线切割。

03、四轴加工时可方便的选择切割路径上的同步点，而且支持 G2/G3 插值。

04、可自动设置切入切出路径。

05、自动清角功能，尖角保护设置。

06、无屑加工：无屑加工刀路，支持多种走丝方式。

07、路径模拟时可估算加工时间。

08、模拟过程中 XY 和UV 进给可用不同颜色显示，方便准确的验证路径。

09、支持各种 CNC 控制器，根据材料库设置自动计算进给率。
